Вступ
Якщо вам потрібно перевірити або замінити термостат, і ви вирішили зробити це, як у цьому пості - ви дієте на свій страх і ризик! Електрика та ОВК - це не жарти. Якщо ви не впевнені у своїх силах, краще викличте майстра. Зекономите час, нерви і, можливо, здоров’я 😉
Були з родиною у тижневій поїздці по штатах. Повернулися додому - і виявили втрату. Підозрюю, що всьому виною сильна гроза.
Вийшла з ладу розетка з ПЗВ, модем (з коаксіалки на виту пару - помер LAN-порт) і термостат Google Nest E.
Діагностика
Модем просто замовив новий, розетку замінив. А от з термостатом довелося трохи повозитися, щоб зрозуміти, в чому саме проблема. Це міг бути збій у платі керування ОВК, трансформаторі або проводці.

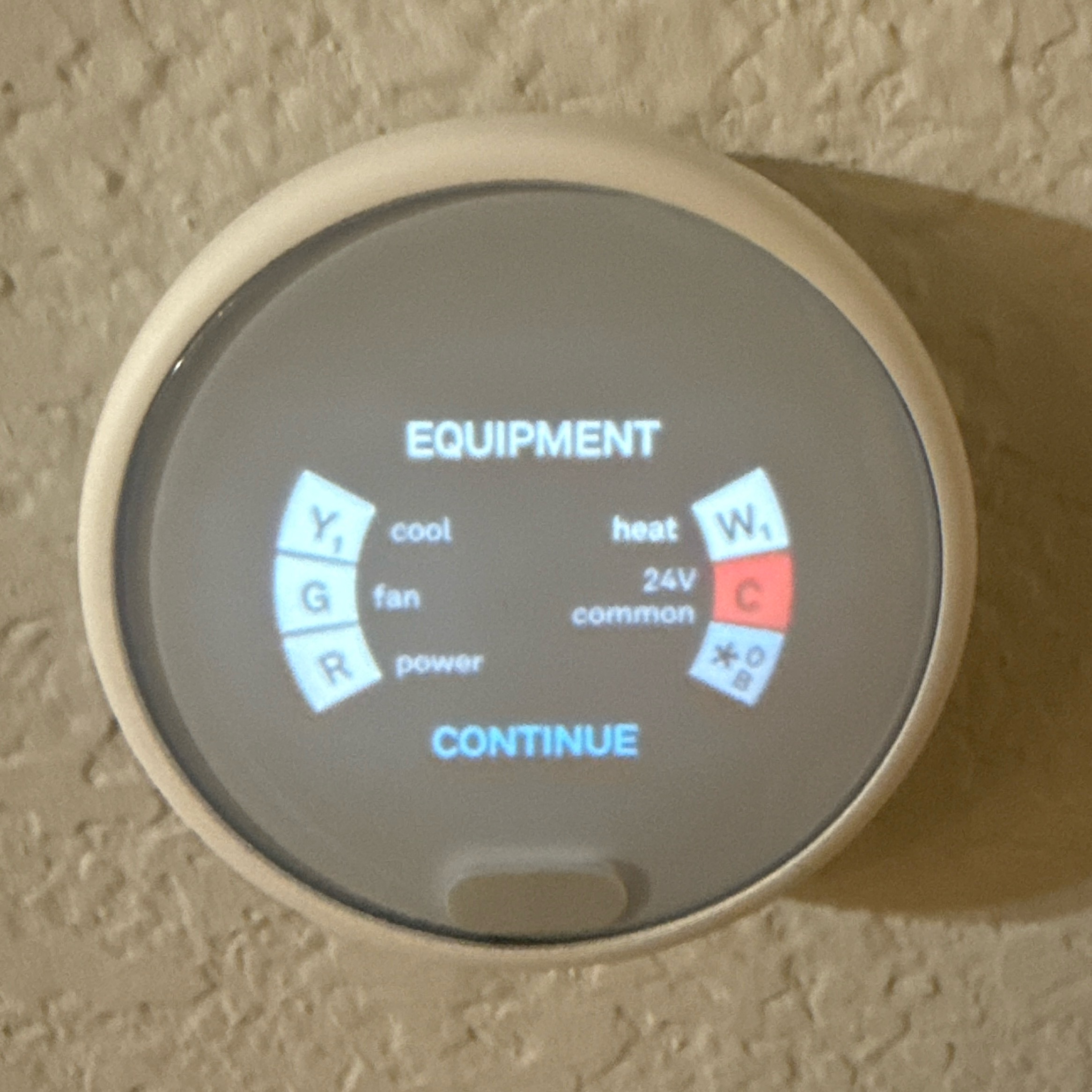

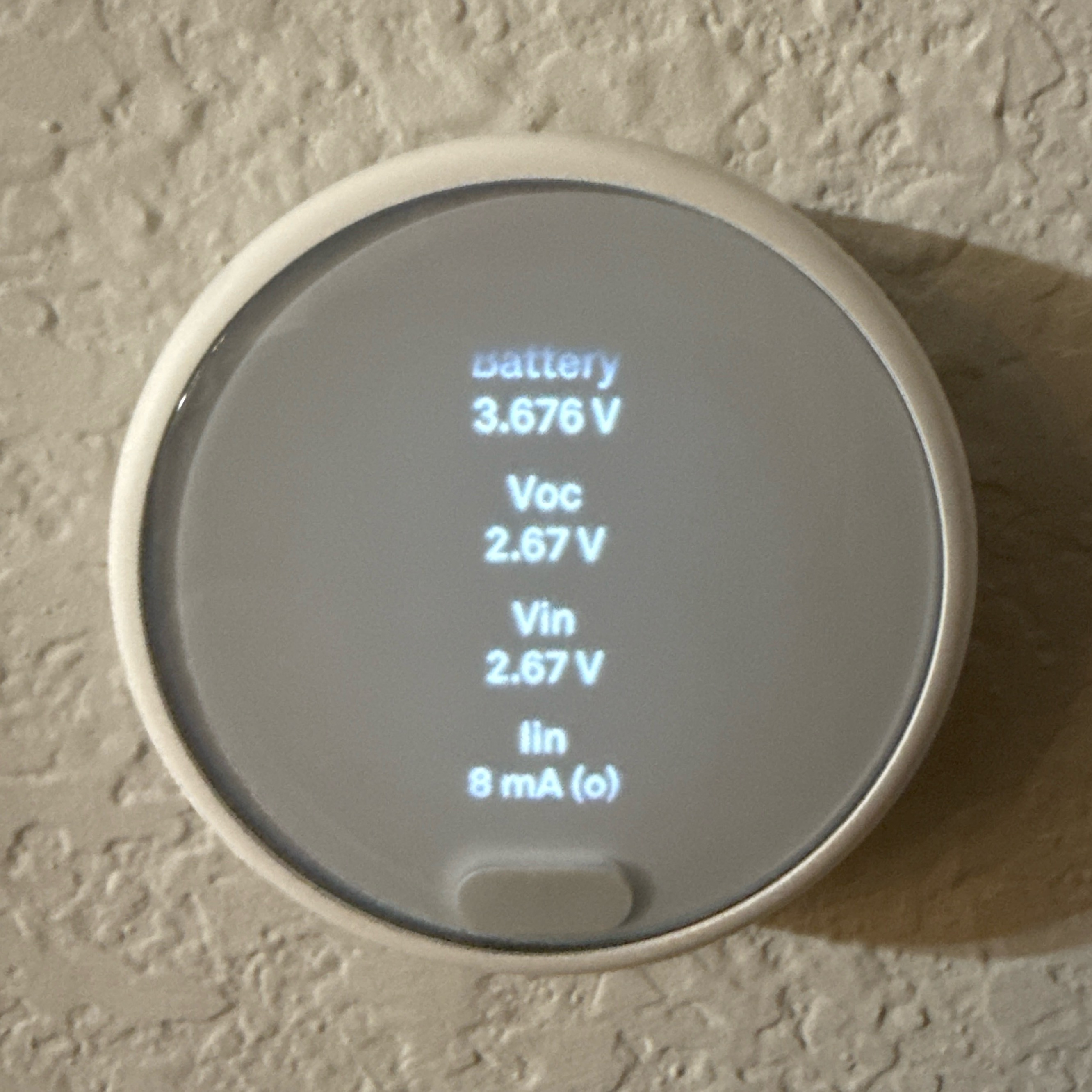

Nest показував, що не бачить провід C - це Common, по суті “нуль” для живлення. Також він показував напругу Von і Vin всього 2 вольти. Схоже, намагався «підтягнути» живлення з інших сигнальних проводів - ОВК час від часу вмикався, наче термостат дає сигнал на охолодження.

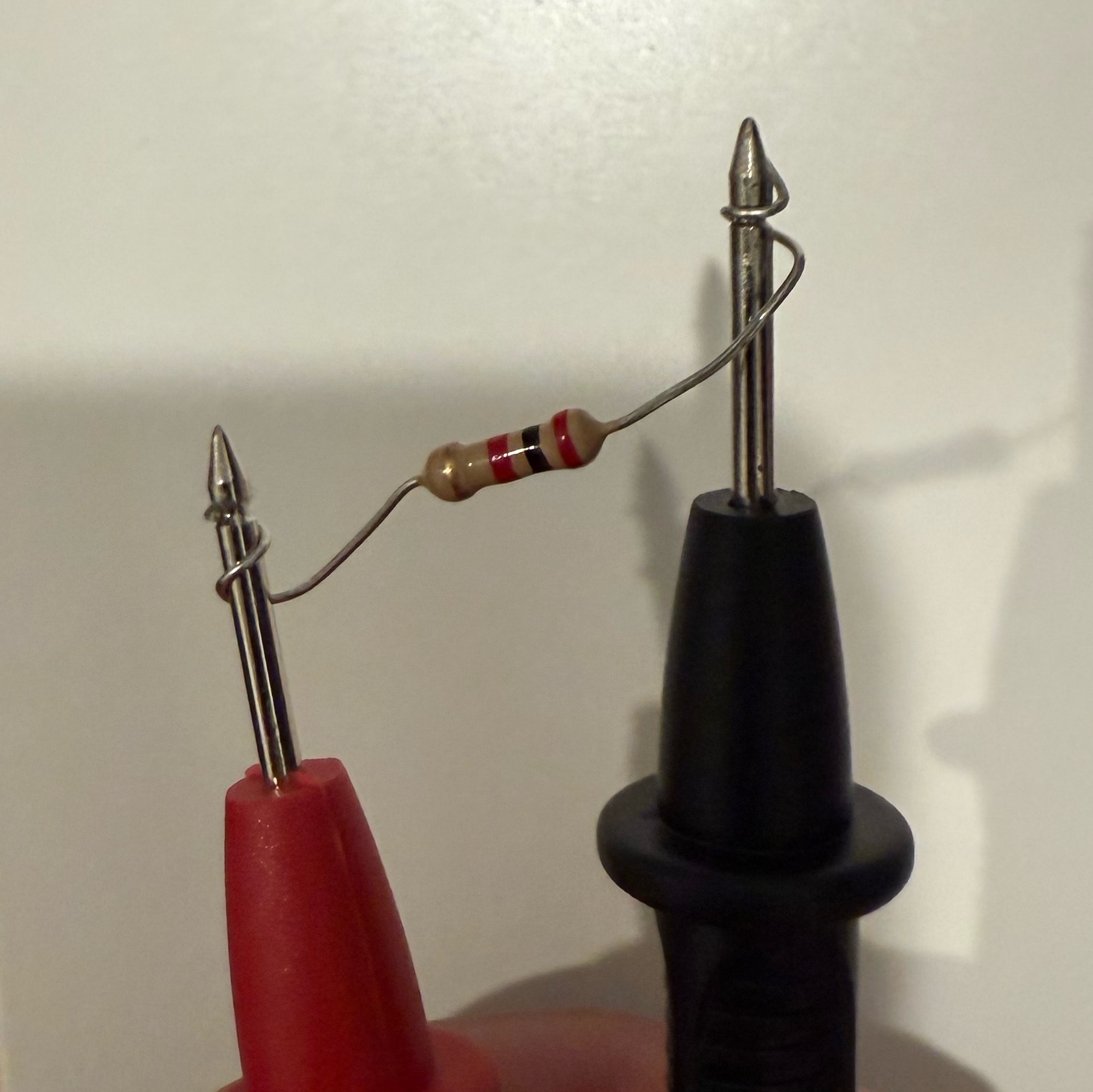

Спочатку перевірив напругу між R і C - мультиметр показав 27 вольт. Це добре, але це без навантаження. Щоб перевірити, чи немає просадки під навантаженням, можна використати резистор на 1–2 кОм.
Важливо: на мультиметрі потрібно виставити вимірювання змінної напруги. З резистором також показало 27 вольт - можна зробити висновок, що з трансформатором і проводкою все гаразд.
Тест керування ОВК
Можна додатково перевірити, чи коректно працює керування ОВК. Для цього акуратно замикаємо R і Y (охолодження) або R і W (обігрів). Тест показав, що плата керування теж працює - охолодження й обігрів вмикаються.
❗ Ніколи не замикайте R і C без навантаження! Це призведе до короткого замикання! Будьте обережні!
Фінальна перевірка

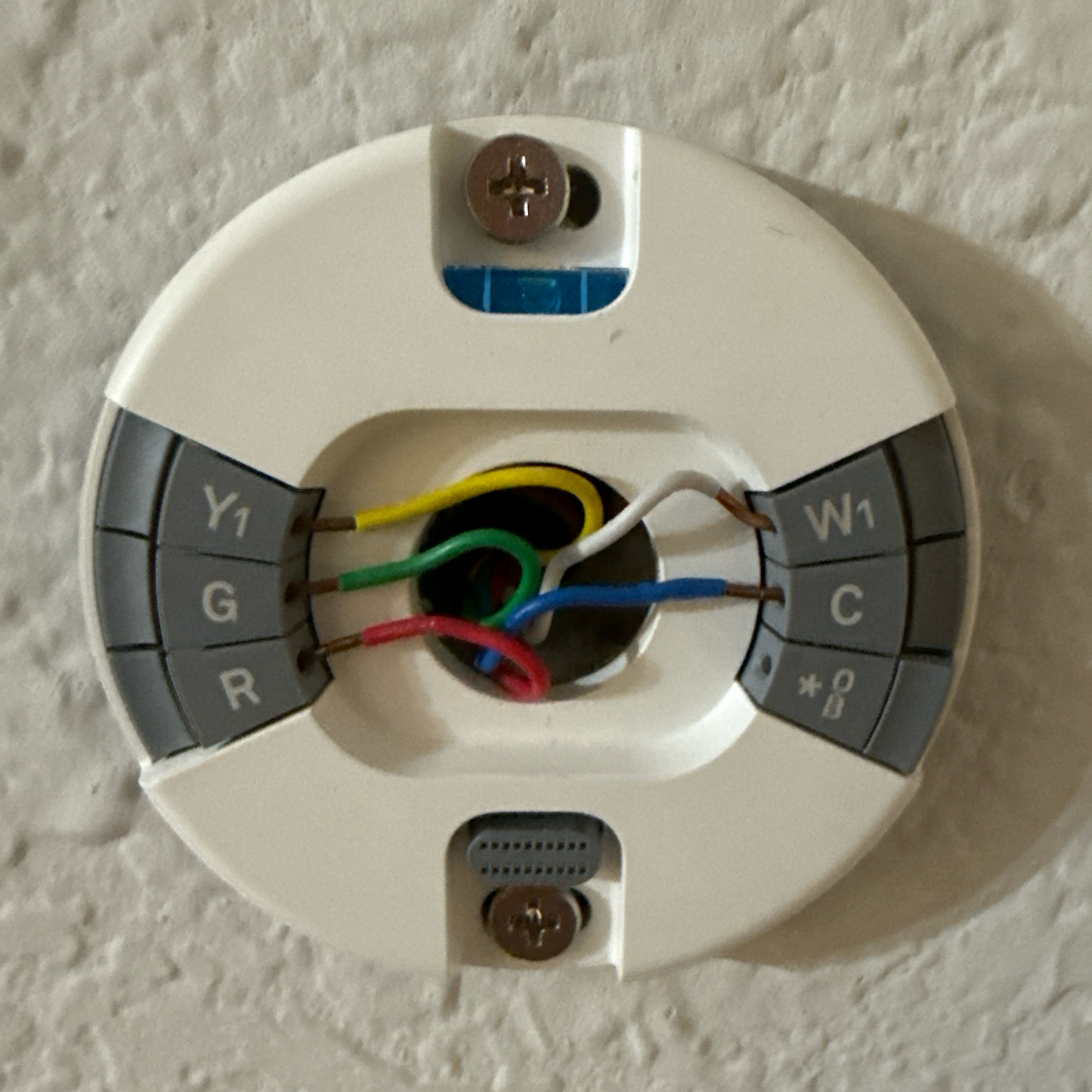

Оглянув базу. Нічого незвичайного не виявив - проводка не окислена і вставлена коректно. Проблема, найімовірніше, або в базі, або в самому Nest (йому вже 5 років), плюс, як я писав вище, була сильна гроза, а блискавковідводів/грозозахисту немає.

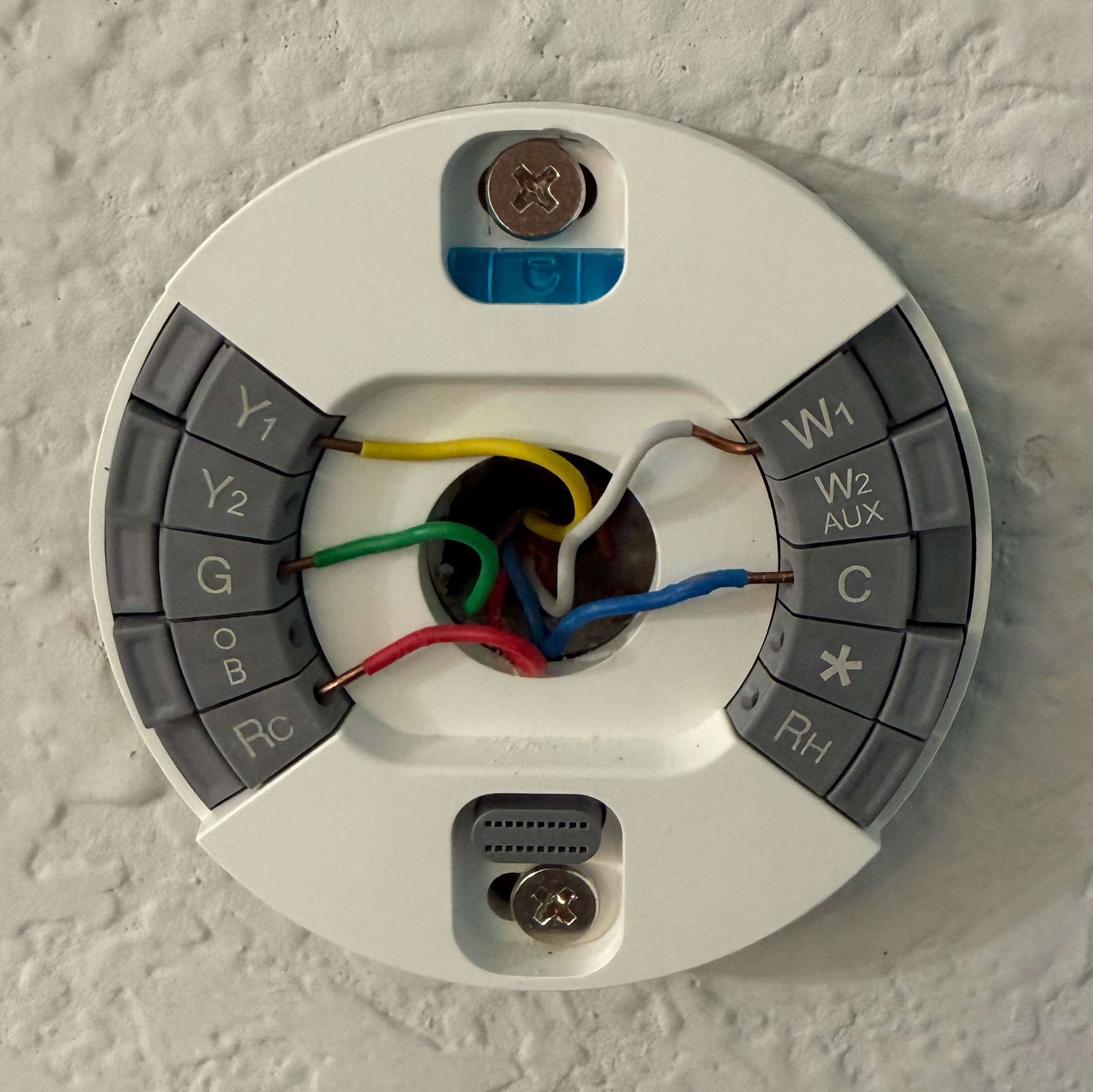

Замовив новий термостат Google Nest Learning, підключив проводку - як на фото нижче. Встановив термостат - все працює! Вольтаж також у нормі.
Не помремо від техаської спеки!
Висновок
Потрібно ставити блискавковідвід/грозозахист 😅
